达实LORA无线哈尔滨智能锁解决方案

1.1.无线哈尔滨智能锁管理系统

本无线哈尔滨智能锁系统采用LORA通讯，LORAWAN是异步的基于ALOHA的协议，具有自组网结构简单、传输距离远、低功耗高节能、可应用场景需求进行或长或短的睡眠等特点。用户刷卡后，无线门锁设备先判断本地是否有权，有权则开门，无权则开启通讯连接，询问上位机该卡是否有权，有权则开门，并更新下载所以黑白名单；本无线门锁系统中每个一个网关可控制60把无线门锁，网关与上位机通讯为TCP通讯方式，与门锁设备为LORA通讯方式，。

1.1.1.哈尔滨智能锁方案设计

在办公楼4个办公室安装无线智能门锁，门上不需要布线，减少施工的麻烦，在每层安装1台LORA无线网关，实现无线到有线的转换功能。所有门禁设备采用刷卡识别的方式，所有人员通过刷卡识别方式出入宿舍，免除携带钥匙等的麻烦。

 1.1.2.哈尔滨智能锁功能特点

2  自组网网络结构简单

采用星型网络架构，与网状网络架构相比，它是具有最低延迟的最简单的网络结构；通过简单的网关设备搭建局域网，即可可快速配置和实现组网。

2  传输距离远

传输距离可达几十公里（根据用户环境配置天线），城市1-2公里、郊区20公里；通讯频率为433、868、915 MHz，穿透性高。

2  低功耗高节能

无线门锁设备支持可刷卡次数16000（待定）；4节5号电池约使用年数3年（待定）。

2  融合了数字扩频、数字信号处理和前向纠错编码技术

2  高安全性

采用Over-the-Air Activation(空中激活方式 OTAA)加网方式，每个无线门锁入网时，与网关设备产生唯一的会话密钥NwkSKey和AppSKey，用于对数据进行加密和校验，确保传输数据的安全性。

1.1.3.LoRA与其他主流物联网对比

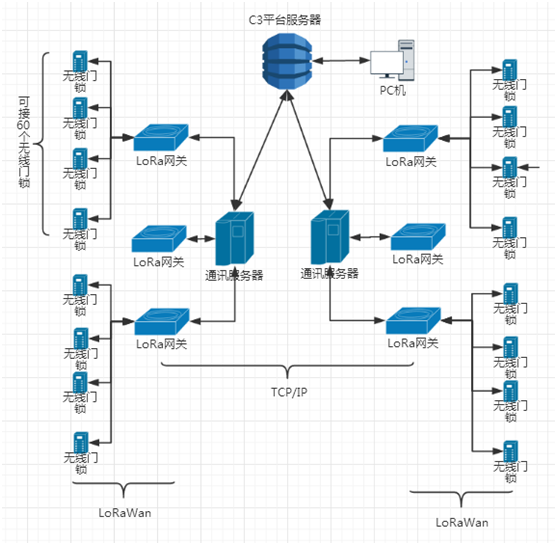

1.1.4.LoRa网络拓扑图

哈尔滨智能锁无线门锁

l  通讯模式：LoRa通讯

l  存储记录：可存储256条刷卡记录

l  工作频率：400MHz~525MHz

l  读卡时间：<1秒

l  打卡间隔：0.5秒

l  读卡距离：0-5cm

l  工作电压：3.3~10v（4节5号电池供电）

l  内置天线：有

l  内置喇叭：蜂鸣器

l  LoRa通讯距离：小于1000m
